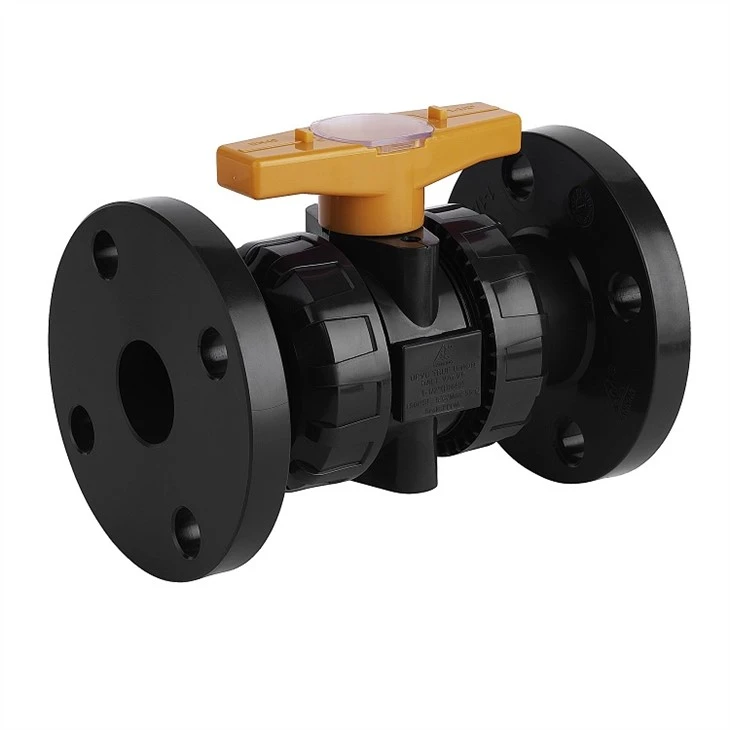

1. 제품 소개
PVC 트루 유니온 볼 밸브 플랜지는 특히 금속 배관 시스템(금속 펌프 및 금속 파이프)을 위해 플랜지와 함께 제공되는 금속 펌프와 연결하도록 특수 설계되었습니다. 산킹의 주력 제품. 이 시리즈 밸브는 함께 제조되는 유니온 엔드로 인해 손쉬운 수리 또는 인라인 밸브 교체가 가능합니다. 더블 트루 유니온 볼 밸브는 유니온과 밸브로 동시에 사용할 수 있습니다. 이중 유니온 설계로 인해 파이프라인 시스템을 수리하거나 유지 관리해야 할 때 전체 시스템을 분해하지 않고도 서비스를 쉽게 수행할 수 있으므로 전체 시스템에 미치는 영향이 최소화됩니다. 플랜지의 표면은 CNC 가공되어 다른 펌프나 배관 시스템과도 누수 없이 단단히 결합될 수 있습니다. 직경 ½"에서 4"까지의 크기를 제공합니다. 연결 스타일은 소켓 또는 스레드입니다. EPDM 또는 Viton Seal을 사용할 수 있습니다. PVC 외에도 PVC-C, PPH, PVDF도 제공합니다.
PVC 진정한 유니온 볼 밸브는 산업, 특히 수처리, 전자 반도체, 제약 산업, 화학 산업, 건설 산업, 광업 및 금속 산업, 담수화, 농업, 식품 및 음료, 에너지 신산업
Sanking 팀은 산업용 파이프라인 시스템에서 혈류의 운반체로서의 산업용 파이프라인이 안정성을 보장해야 하며, 예를 들어 고장률이 낮은 가장 일반적으로 사용되는 진정한 유니온 볼 밸브와 같은 각 구성 요소가 고객에게 가장 유익하다고 믿습니다. Sanking은 생산 공정의 표준에 따라 엄격하게 생산되며 각 부품 및 공정은 엄격하게 검사됩니다. Sanking은 중국에서 CNC를 사용하여 코어(볼 구)를 가공하고 스템에 이중 O링을 사용하여 제품의 밀봉 성능을 보장하는 최초의 회사입니다. Sanking의 PVC tflanged trrue union valve는 또한 명확한(투명한) 라벨링을 제공합니다. 시스템은 운반 유체, 플랜트 내부 밸브의 기능 등과 같이 밸브에 표시하려는 모든 정보를 쉽게 식별할 수 있도록 도와줍니다. -사용자가 정보를 추적합니다. 인체공학적 핸들은 쉽게 회전할 수 있도록 도와주며, 볼 시트 캐리어의 지지대를 분해, 조립 또는 조정하는 도구로 사용할 수 있습니다. 또한 밸브가 작동하기 쉽고 장기 수명을 보장하며 최종 사용자에게 최고의 경험과 최고의 보증을 제공합니다.
크기는 ½"에서 4" 직경까지 제공되며 ANSI, DIN, JIS 및 CNS 표준 제품을 사용할 수 있습니다. 연결 스타일은 플랜지형입니다. PVC 외에도 CPVC, PPH 및 PVDF도 제공합니다.
2. 주요 기능
ㅏ. 명확한 라벨링 시스템 - 손에 투명하게 덮습니다. 최종 사용자가 필요할 때 정보를 쉽게 지정할 수 있습니다. 운반되는 유체, 플랜트 내부의 밸브 기능, 유지 보수 기록 등.
비. 낮은 토크-낮은 토크-CNC 가공 구체.
씨. 손쉬운 회전 -손쉬운 회전 -인체공학적 핸들이 손쉬운 회전을 도와주며, 볼시트의 지지대 분해, 조립 또는 조정을 위한 도구로 사용할 수 있습니다.
디. 우수한 밀봉- 우수한 밀봉 – PTFE가 있는 스템의 이중 O 링
이자형. 긴 수명 - 나노 성형 재료
에프. 내압성, 내충격성, 내후성 및 내노화성에서 우수한 성능
g. 밸브가 다른 펌프와 연결될 때 누출이 없도록 플랜지 표면을 CNC 가공했습니다.
시간. 간편한 설치 - 표준 구멍이 있는 플랜지, 파이프 시스템에 설치할 때 작동이 용이합니다.
나. 100% 누출 없는 검사
제이. CE 인증서
3. 매개변수
S/N | 재료 | 크기 | 작동 온도 © | ||||||||
DN(MM) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
크기(인치) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | ||
소음 | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5도 - 55도 |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5도 - 95도 | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | N/A | N/A | N/A | 5도 - 95도 | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | N/A | N/A | N/A | - 20도 - 150도 | |
ANSI | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5도 - 55도 |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5도 - 95도 | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | N/A | N/A | N/A | 5도 - 95도 | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | N/A | N/A | N/A | - 20도 - 150도 | |
JIS | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5도 - 55도 |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5도 - 95도 | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | N/A | N/A | N/A | 5도 - 95도 | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | N/A | N/A | N/A | - 20도 - 150도 | |
PT | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5도 - 55도 |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5도 - 95도 | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | N/A | N/A | N/A | 5도 - 95도 | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | N/A | N/A | N/A | - 20도 - 150도 | |
NPT | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5도 - 55도 |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5도 - 95도 | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | N/A | N/A | N/A | 5도 - 95도 | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | N/A | N/A | N/A | - 20도 - 150도 | |
BSPF | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5도 - 55도 |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5도 - 95도 | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | N/A | N/A | N/A | 5도 - 95도 | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | N/A | N/A | N/A | - 20도 - 150도 | |
작동 토크(NM) | 2.00 | 2.50 | 4.00 | 5.00 | 7.50 | 1.00 | 15.00 | 20.00 | 28.00 | ∕ | |
작동 압력(psi) | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | ||
주: ֍는 표준품을 나타냅니다. @는 요청 시, 필요한 경우 Sanking 팀에 다시 확인하십시오. N/A는 사용할 수 없음을 나타냅니다. | |||||||||||

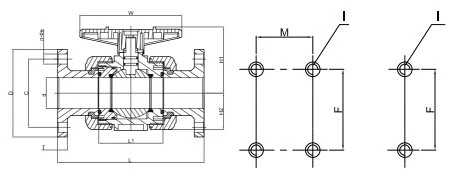

4. 치수(단위:mm)
크기 | C | D | L | L1 | W | H1 | H2 | F | M | I | n-∮e | |||||
소음 | ANSI | JIS | 소음 | ANSI | JIS | |||||||||||
1/2" | (15) | 65.00 | 60.50 | 70.00 | 95.00 | 137.00 | 52.00 | 84.00 | 52.50 | 27.50 | 31.00 | —— | M5/M6 | 4-14 | 4-15.7 | 4-15 |
3/4" | (20) | 75.00 | 70.00 | 75.00 | 105.00 | 142.00 | 54.00 | 90.00 | 59.00 | 32.00 | 33.00 | —— | M5/M6 | 4-15 | 4-15.7 | 4-15 |
1" | (25) | 85.00 | 79.20 | 90.00 | 125.00 | 162.00 | 62.00 | 106.00 | 67.50 | 37.25 | 40.00 | —— | M5/M6 | 4-14 | 4-15.7 | 4-19 |
1-1/4" | (32) | 100.00 | 88.90 | 100.00 | 140.00 | 186.00 | 70.00 | 116.00 | 77.50 | 42.75 | 52.00 | —— | M8 | 4-19 | 4-15.7 | 4-19 |
1-1/2" | (40) | 110.00 | 98.60 | 105.00 | 145.00 | 205.50 | 79.50 | 128.00 | 90.00 | 50.00 | 52.00 | —— | M8 | 4-18 | 4-15.7 | 4-19 |
2" | (50) | 125.00 | 120.70 | 120.00 | 165.00 | 217.00 | 85.00 | 140.00 | 106.00 | 60.00 | 70.00 | —— | M8 | 4-18 | 4-19.5 | 4-19.5 |
2-1/2" | (65) | 145.00 | 139.50 | 140.00 | 182.00 | 302.50 | 132.50 | 210.00 | 136.50 | 76.50 | 84.00 | 45.00 | M8/M10 | 4-18 | 4-19.5 | 4-19.5 |
3" | (80) | 160.00 | 152.40 | 150.00 | 200.00 | 330.00 | 150.00 | 235.00 | 149.50 | 86.00 | 84.00 | 45.00 | M8/M10 | 8-18 | 4-19 | 8-19 |
4" | (100) | 180.00 | 190.50 | 175.00 | 228.00 | 378.00 | 172.00 | 260.00 | 175.00 | 107.00 | 121.00 | 49.00 | M8/M12 | 8-18 | 8-19 | 8-19 |
5. 신청
진정한 유니온 볼 밸브 플랜지는 일반적으로 화학 산업, 생화학, 의약, 조선, 제지 산업, 인쇄 및 염색 산업, 코팅, 환경 보호, 냉동, 양조, 식품 및 음료, 수처리 및 도시 건설 및 기타 분야에서 사용됩니다.
PVC 진정한 유니온 볼 밸브는 관개 시스템, 물 공급, 정화조, 폐수 시스템, 양식, 수영장, 전자 반도체, 제약 산업, 화학 산업, 건설 산업, 광업 및 금속 산업, 담수화, 농업, 식음료, 에너지신산업
6. 우리의 장점
1) 우리는 45년 이상의 전문가 및 수출 경험을 가지고 있습니다.
2) 우리 회사는 독립 브랜드 SANKING입니다.
3) 우리는 밸브 및 피팅 분야에 경험이 풍부한 근로자를 보유하고 있습니다.
4) 우리는 판매 및 디자인 분야에서 풍부한 경험을 가지고 있습니다.
5) MOQ 없음: 그것은 당신의 선전용 사업을 아주 잘 도울 수 있습니다;
6) 좋은 서비스: 모든 문의는 12시간 내에 회신됩니다. 우리는 고객을 친구로 대합니다.
7) 좋은 품질: 우리는 직업적인 품질 관리 팀이 있습니다. 시장에서 좋은 평판을 얻으십시오.

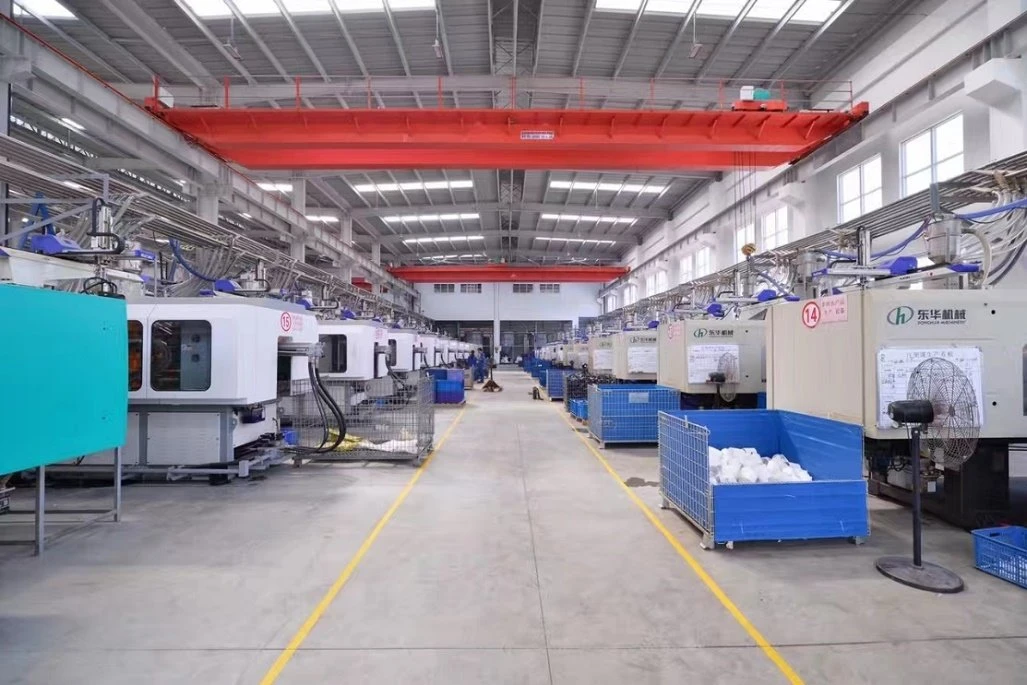

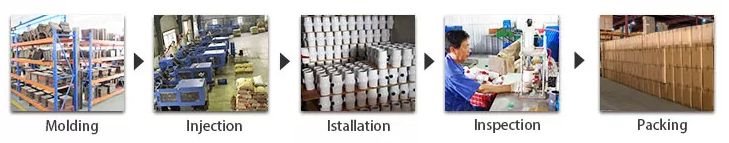

7. 생산 공정
8. 패키지 및 배송
우리의 표준 수출 포장은 내부 상자와 상자입니다.
하문항

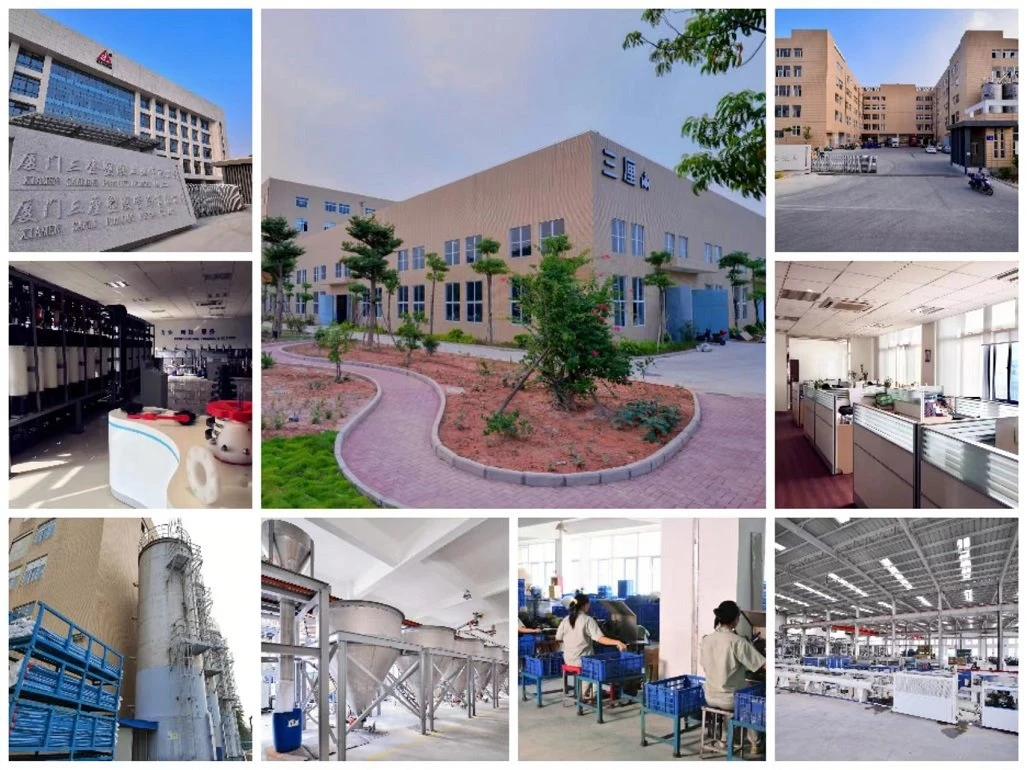

9. 회사개요
SANKING은 1976년부터 PVC, CPVC, PPH 및 PVDF 산업용 배관 시스템의 핵심 분야를 전문으로 하고 있습니다. 시설은 ISO 9001:2015 인증을 받았으며 대부분의 제품은 CE 안전 인증, TSG 인증, NSF 인증 및 다양한 발명 특허를 획득했습니다. . 가장 근본적인 수준에서 우리의 목표는 SANKING 브랜드의 지속적인 발전과 유통 채널, 공급 및 서비스 파트너, 직원 및 투자자에게 지속적인 성장의 결과를 제공하는 것입니다. 당사의 유통업체 또는 장비 사용자가 되신 것을 환영합니다. 더 많은 부가 가치 서비스를 확실히 제공하겠습니다.
10. FAQ
Q1: Sanking PVC 볼 밸브의 수명은 얼마나 됩니까?
A: 운반된 액체가 3kgs의 압력으로 25도에서 순수한 물인 경우 작업 조건에 따라 다릅니다. 실내 적용, 서비스 수명은 50년을 초과할 수 있습니다. 그러나 25도에서 3kg의 압력으로 98% 농축된 황산인 경우 실내에서 사용하면 수명이 약 3년인 경우가 많습니다.
Q2: 3KGS의 압력으로 70도에서 30% 질산에 어떤 종류의 밸브를 사용해야 합니까?
A: 검은색 VITON 씰이 있는 CPVC 밸브를 사용하는 것이 좋습니다.
Q3: SANKING에 제조 견적을 요청하기 위한 프로토콜은 무엇입니까?
A: 구매 요청과 함께 저희에게 편지를 보내주십시오. 견적 요청 시 모든 액세서리를 포함해야 합니다.
Q4: 주문은 어떻게 포장되고 배송됩니까?
A: SANKING은 일반적으로 필요한 경우 팔레트가 있는 마스터 상자에 상품을 포장합니다. 대부분의 배송에는 외부 상자 안에 포장된 상자가 포함됩니다.
Q5: 품질 관리 절차는 무엇입니까?

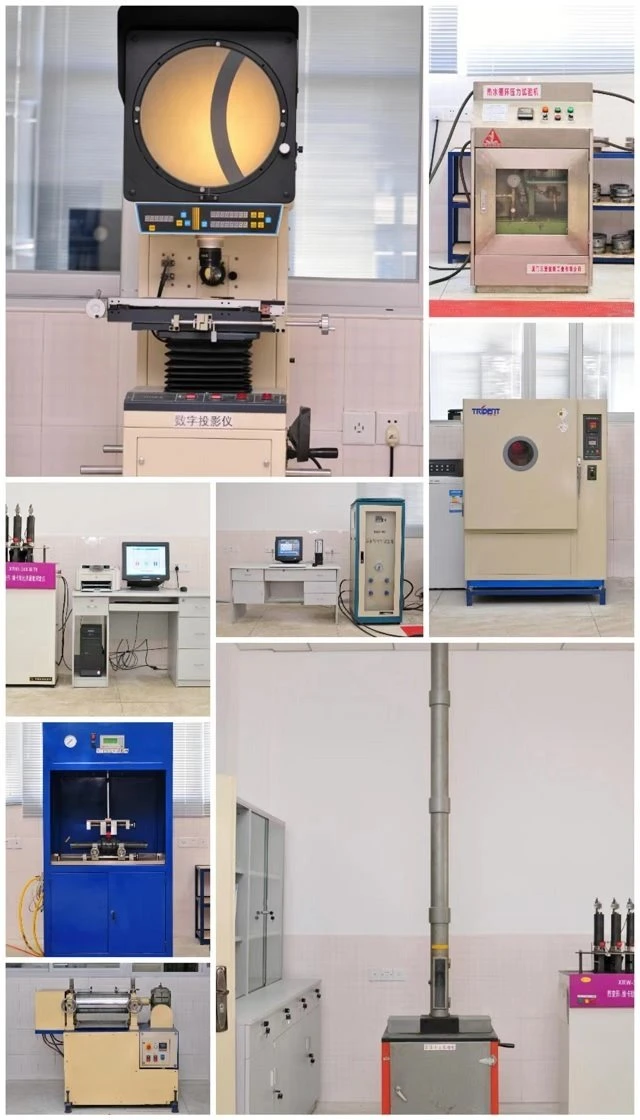

A: SANKING은 최첨단 품질 관리 장비를 사용하여 제품 설계에서 시작하여 생산 공정의 끝까지 수행하는 엄격한 품질 관리 절차를 준수합니다.
