1. 제품 소개
CPVC Van Stone 플랜지는 플랜지, CPVC 링 등을 사용하여 플랜지를 파이프 끝에 고정하고 플랜지는 파이프 끝에서 움직일 수 있습니다. CPVC 링 또는 플랜지는 밀봉 표면이며 플랜지의 기능은 이를 압축하는 것입니다. Van stone Flange가 CPVC 링이나 Flange에 의해 막혀서 매체와 접촉하지 않는 것을 볼 수 있습니다. 대부분의 CPVC 밴 스톤 플랜지는 파이프를 금속 펌프와 연결하는 데 사용됩니다.
2. 치수(단위:mm)
증권 시세 표시기

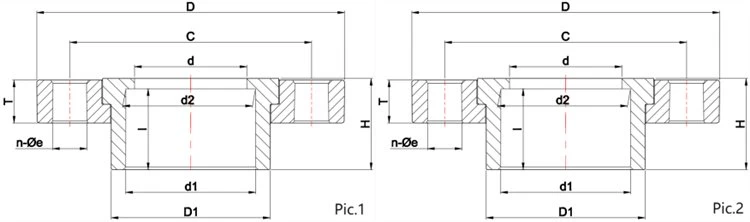

크기 | D | D1 | C | d | d1 | d2 | H | T | I | n-Φe | 그림 |
1/2" | 95.00 | 30.00 | 60.30 | 15.00 | 21.54 | 21.23 | 26.00 | 14.00 | 22.00 | 4-16 | 그림 1 |
3/4" | 98.00 | 35.00 | 70.00 | 20.00 | 26.87 | 26.57 | 29.00 | 15.00 | 25.00 | 4-16 | |
1" | 108.00 | 43.00 | 79.40 | 25.00 | 33.66 | 33.27 | 32.00 | 16.00 | 28.60 | 4-16 | |
1-1/4" | 117.00 | 53.00 | 88.90 | 32.00 | 42.42 | 42.04 | 36.00 | 18.00 | 32.00 | 4-16 | |
1-1/2" | 128.00 | 62.00 | 98.00 | 40.00 | 48.56 | 48.11 | 39.00 | 19.00 | 35.00 | 4-16 | |
2" | 155.50 | 76.00 | 121.00 | 50.00 | 60.63 | 60.17 | 43.00 | 21.00 | 38.00 | 4-19 | |
2-1/2" | 178.00 | 92.00 | 140.00 | 65.00 | 73.38 | 72.85 | 53.00 | 25.00 | 46.50 | 4-19 | |
3" | 192.00 | 110.60 | 152.00 | 75.00 | 89.31 | 88.70 | 59.00 | 27.00 | 51.00 | 4-19 | |
4" | 230.00 | 132.00 | 191.20 | 97.00 | 114.76 | 114.10 | 73.00 | 29.00 | 61.00 | 8-19 | |
5" | 256.00 | 161.80 | 216.00 | 129.00 | 141.81 | 141.00 | 77.50 | 31.00 | 69.40 | 8-22 | |
6" | 285.00 | 191.00 | 241.00 | 156.00 | 168.83 | 168.00 | 88.00 | 33.00 | 79.00 | 8-22 | |
8" | 343.00 | 243.00 | 298.00 | 204.00 | 219.84 | 218.70 | 118.00 | 36.00 | 102.00 | 8-22 | |
10" | 406.40 | 308.00 | 362.00 | 256.00 | 273.81 | 272.67 | 151.00 | 42.00 | 127.50 | 12-25 | |
12" | 483.00 | 364.00 | 432.00 | 305.00 | 324.61 | 323.47 | 190.00 | 42.00 | 165.00 | 12-25 |
소음
크기 | D | D1 | C | d | d1 | d2 | H | T | I | n-Φe | 그림 |
1/2" | 95.00 | 30.00 | 65.00 | 15.00 | 20.30 | 20.10 | 26.00 | 14.00 | 22.00 | 4-15 | 그림 2 |
3/4" | 98.00 | 35.00 | 75.00 | 20.00 | 25.30 | 25.10 | 29.00 | 16.00 | 25.00 | 4-15 | |
1" | 115.00 | 43.00 | 85.00 | 25.00 | 32.30 | 32.10 | 32.00 | 16.00 | 26.00 | 4-15 | |
1-1/4" | 140.00 | 53.00 | 100.00 | 32.00 | 40.30 | 40.10 | 36.00 | 18.00 | 32.00 | 4-19 | |
1-1/2" | 150.00 | 62.00 | 110.00 | 40.00 | 50.30 | 50.10 | 39.00 | 18.00 | 35.00 | 4-19 | |
2" | 165.00 | 76.00 | 125.00 | 50.00 | 63.30 | 63.10 | 43.00 | 20.00 | 38.00 | 4-19 | |
2-1/2" | 185.00 | 92.00 | 145.00 | 65.00 | 75.30 | 75.10 | 53.00 | 25.00 | 46.50 | 4-19 | |
3" | 200.00 | 110.60 | 160.00 | 75.00 | 90.30 | 90.10 | 59.00 | 27.00 | 51.00 | 8-19 | |
4" | 220.00 | 132.00 | 180.00 | 97.00 | 110.40 | 110.10 | 73.00 | 29.00 | 61.00 | 8-19 | |
5" | 256.00 | 161.80 | 210.00 | 129.00 | 140.50 | 140.20 | 77.50 | 31.00 | 69.40 | 8-19 | |
6" | 285.00 | 191.00 | 240.00 | 156.00 | 160.50 | 160.20 | 88.00 | 33.00 | 79.00 | 8-23 | |
8" | 343.00 | 248.00 | 298.00 | 204.00 | 225.70 | 225.30 | 131.00 | 36.00 | 119.00 | 8-23 | |
10" | 395.00 | 275.00 | 350.00 | 225.00 | 250.80 | 250.30 | 141.00 | 32.00 | 131.50 | 12-23 | |
12" | 445.00 | 346.00 | 400.00 | 300.00 | 316.00 | 315.40 | 190.00 | 42.00 | 165.00 | 12-23 |
3. 우리의 장점
45년의 경험
공장에는 45년 역사가 있고, 온갖 열가소성 벨브 및 이음쇠를 할 수 있습니다
품질 보증
공장에는 고품질을 보장하는 테스트 부서가 있습니다.
적시 서비스
귀하의 온라인 연락을 기다리고 있습니다.
4. 패키지 및 배송
상품을 잘 보관하는 공장 일반 수출 패키지가 적용됩니다.
택배, 해상 또는 항공 운송은 선택 사항입니다. 주문량에 따라 다릅니다.
5. 생산 공정
